型号: |
2AZ10-1 |
|
类别: |
100冷凝压缩机 |
|
品名: |
活塞式压缩机 |
|
冷量: |
26.7(23000) |
|
缸径: |
100 |
|
缸数: |
2 |
|
转数: |
960 |
|
|
|
|
产 品 介 绍 产品技术说明与比较仅限于与本公司历代产品比较,不针对同行业产品及非本公司产品 |
产品特点:
1、转数高、体积小、重量轻、效率高、占地面积小。
2、零部件互换性强,维护修理方便。
3、设有能量调节机构,便于调节冷量,且启动方便,可无负荷启动,节省电力。
4、运转平稳,震动力小,适于安静的场所。
5、装有装放油三通阀,可在正常运转中加油。
应用范围及使用条件:
该系列压缩机在冷凝温度≤40℃,蒸发温度单级+5℃~-30℃,双级-25℃~-45℃的范围内,应用于需要实现人工制冷的场合。如石油、化工、制药等工业产品的生产, 食品的低温加工储藏和运输,工厂、医院及公众场所等大型建筑的空气调节等。

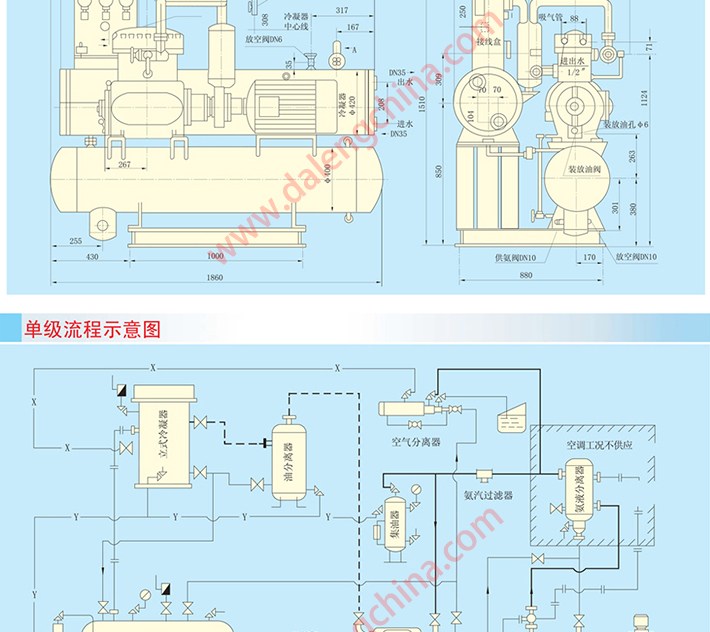

产品结构:

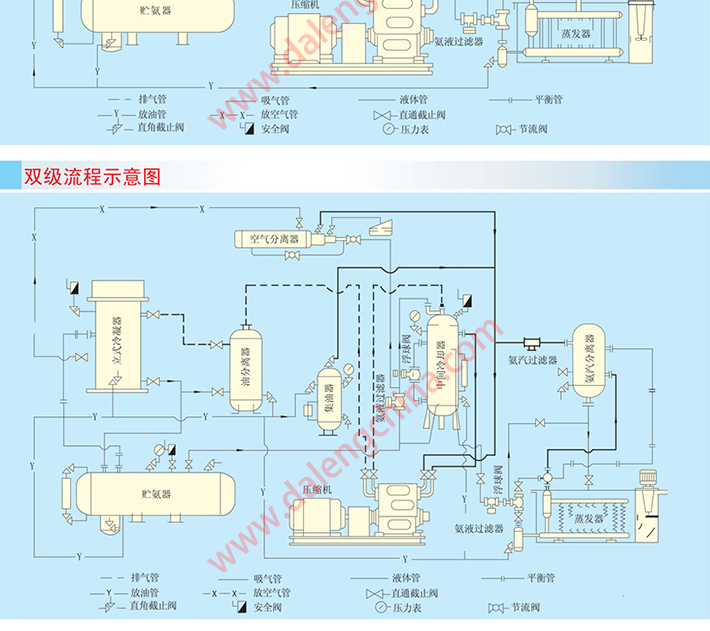

该系列压缩机有单级和单机双级两种机型,均属高速多缸逆流活塞式压缩机。设有能量调节装备,可实现无负荷启动。设有装放油三通阀,可在运转中加油,机器用联轴器直接与电机联接。 压缩机组由压缩机、电动机、联轴器、控制(自动保护)台所组成,安装在同一公共底座上。控制台上装有高压、中压、油压继电器,保护机器运行安全可靠。 |
|
技 术 数 据 产品技术说明与比较仅限于与本公司历代产品比较,不针对同行业产品及非本公司产品,数据如有变化 恕不另行通知 |
:产品配套表: |
产品型号
|
2AZ10-1 |
4AV10 |
LN6AW10 |
LN8AS10 |
配套工况
|
标准-15℃/+30℃ |
标准-15℃/+30℃ |
标准-15℃/+30℃ |
标准-15℃/+30℃ |
制冷量
|
26.7(23000) |
54(46500) |
81.41(70000) |
108(93000) |
配套设备
|
蒸发器
|
立式 |
LZZ-20 |
LZZ-20 |
LZZ-30 |
LZZ-40 |
卧式 |
DWZ-25 |
DWZ-25 |
DWZ-32 |
DWZ-50 |
贮氨器
|
机组已带 |
机组已带 |
ZA-0.5 |
ZA-0.5 |
集油器
|
JY-150 |
JY-150 |
JY-150 |
JY-150 |
氨液分离器
|
AF-50 |
AF-50 |
AF-65 |
AF-80 |
空气分离器
|
KF-32 |
KF-32 |
KF-32 |
KF-32 | | |

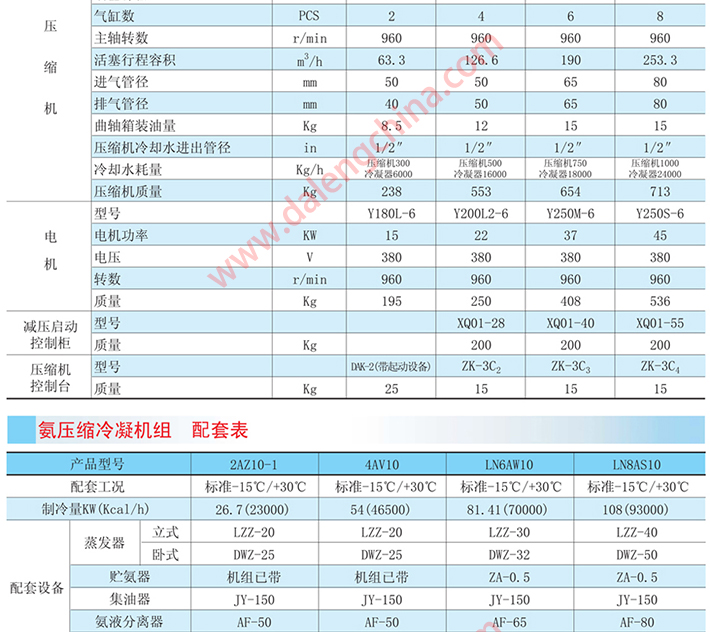

:技术数据表: |
|
项目 |
单位 |
2AZ10-1 |
4AV10 |
LN6AW10 |
LN8AS10 |
机组
|
制冷量 |
KW(kcla/kg) |
26.7(23000) |
54(46500) |
81.4(70000) |
108(93000) |
轴功率 |
kw |
8.12 |
16 |
23.8 |
31.6 |
总质量 |
kg |
1170 |
2200 |
2249 |
2836 |
油分离器口径 |
mm |
40 |
50 |
65 |
80 |
冷凝器面积 |
㎡ |
10 |
20 |
30 |
40 |
贮氨器容积 |
m3 |
0.21 |
0.25 |
|
|
压缩机
|
型式 |
|
立式 |
V型 |
W |
VV |
气缸直径 |
mm |
100 |
100 |
100 |
100 |
活塞行程 |
mm |
70 |
70 |
70 |
70 |
气缸数 |
p.c.s |
2 |
4 |
6 |
8 |
主轴转数 |
r/min |
960 |
960 |
960 |
960 |
活塞行程容积 |
m3/h |
63.3 |
126.6 |
190 |
253.3 |
进气管径 |
mm |
50 |
50 |
65 |
80 |
排气管径 |
mm |
40 |
50 |
65 |
80 |
曲轴箱装油量 |
kg |
8.5 |
12 |
15 |
15 |
压缩机冷却水进出管径 |
in |
1/2" |
1/2" |
1/2" |
1/2" |
冷却水耗量 |
kg/h |
压缩机300冷凝器16000 |
压缩机500冷凝器16000 |
压缩机750冷凝器18000 |
压缩机1000冷凝器24000 |
压缩机质量 |
kg |
238 |
553 |
654 |
713 |
电机
|
型号 |
|
Y180L-6 |
Y200L2-6 |
Y250M-6 |
Y280S-6 |
电机功率 |
kw |
15 |
22 |
30 |
45 |
电压 |
v |
380 |
380 |
380 |
380 |
转数 |
r/min |
1000 |
1000 |
1000 |
1000 |
质量 |
kg |
195 |
250 |
408 |
536 |
减压启动控制柜
|
型号 |
|
|
XQ01-28 |
XQ01-40 |
XQ01-55 |
质量 |
kg |
|
200 |
200 |
200 |
压缩机控制台
|
型号 |
|
DAK-2(带启动设备) |
ZK-3C2 |
ZK-3C3 |
ZK-3C4 |
质量 |
kg |
25 |
27 |
27 |
27 | | | |
|
|
|
|
|
|
<
